手動操作機構的制作方法
發布時間：2025/11/13 14:23:02
本實用新型涉及一種手動操作機構，具體涉及一種用于塑殼斷路器上的手動操作機構。
背景技術：
目前，塑殼斷路器多裝于成套柜中使用，部分斷路器用人力直接撥動斷路器手柄進行操作，部分斷路器采用手動操作機構在成套柜門外進行操作，尤其是大電流殼架等級的斷路器，這樣，一方面，操作快捷，省去了開柜門的時間，另一方面，操作者遠離導電體，更加安全，且通過手動操作機構的杠桿作用，可以減小操動力。現有的手動操作機構結構設計不合理，因操作不當或操作過猛而引起斷路器手柄斷裂現象，使得斷路器的使用壽命大大縮短，且該手動操作機構還存在結構復雜、操動力加大、性能不可靠、使用壽命短的缺陷。
技術實現要素：
本實用新型的目的在于克服現有技術的缺陷，提供一種結構簡單、性能可靠、使用壽命長、操動力小的手動操作機構。

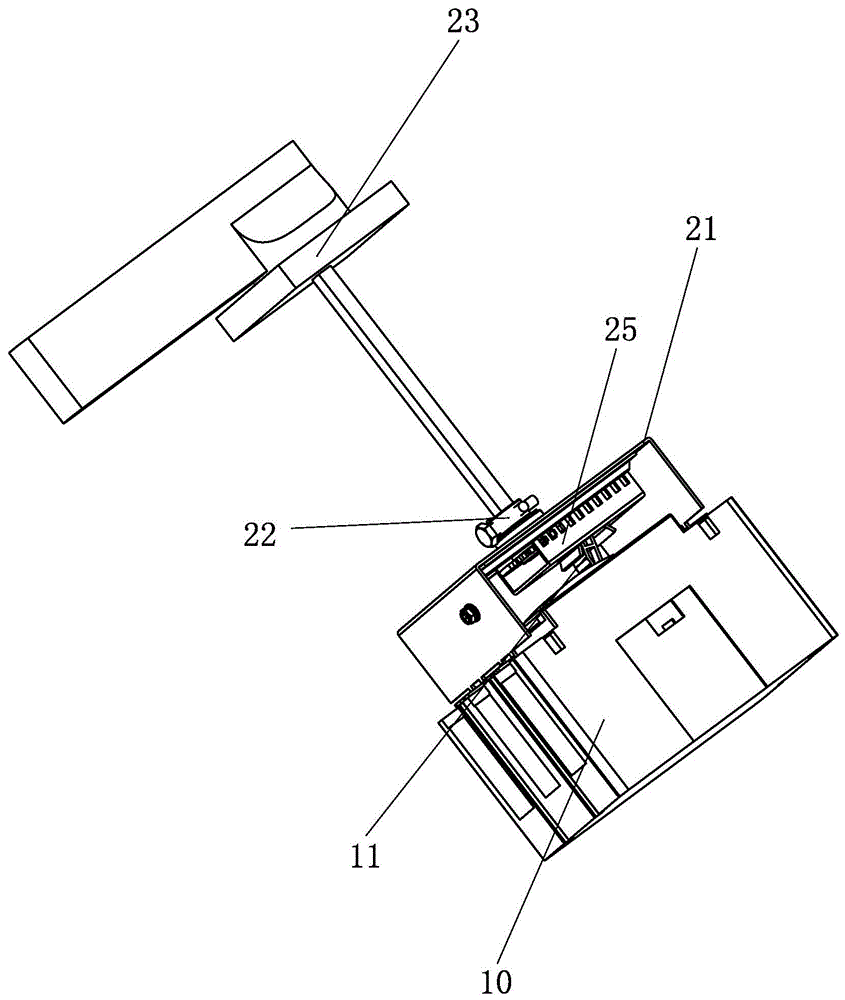

為實現上述目的，本實用新型采用一種手動操作機構，包括設置在斷路器上的支架、轉動設置在支架上的軸套、設置在軸套的一端上的手柄、聯動設置在軸套的另一端上的齒輪、滑動設置在支架上的行程支架，所述的行程支架上設置有多個與齒輪相配合的齒孔，所述的齒孔與齒輪相嚙合，且構成齒輪與行程支架的聯動配合，且行程支架上設置有套裝在斷路器手柄上的撥動孔。
上述結構的有益效果是:該手動操作機構采用齒輪傳動結構設計，傳動更平穩，增強了該手動操作機構工作的可靠性，且可避免因操作不當或操作過猛而引起斷路器手柄斷裂現象，在操作時用戶轉動手柄，手柄驅動軸套，齒輪隨軸套轉動，齒輪驅動行程支架滑動，行程支架撥動斷路器手柄執行分合閘動作。從而該手動操作機構具有結構簡單、性能可靠、使用壽命長、操動力小的優點。
特別地，所述的支架上對應行程支架的兩側處分別設置有一個橫條，各橫條與支架之間形成有導向滑槽，所述的行程支架的兩側分別設置有一個翻遍導軌，各翻邊導軌分別卡合在相對應的導向滑槽內，且構成行程支架與支架的滑動連接配合。行程支架與支架采用滑動連接配合，便于行程支架與支架的裝配，保證了行程支架與斷路器手柄傳動的可靠性。
特別地，所述的行程支架上對應撥動孔的兩側處分別設置有一個撥動片，所述的兩個撥動片分別抵觸在斷路器手柄的兩側上。增加設置有與斷路器手柄相配合的撥動片，增大行程支架與斷路器手柄的接觸面積，避免因操作不當或操作過猛而引起斷路器手柄斷裂現象，有利提高該手動操作機構工作的可靠性。
技術總結
本實用新型涉及一種手動操作機構，包括設置在斷路器上的支架、轉動設置在支架上的軸套、設置在軸套的一端上的手柄、聯動設置在軸套的另一端上的齒輪、滑動設置在支架上的行程支架，所述的行程支架上設置有多個與齒輪相配合的齒孔，所述的齒孔與齒輪相嚙合，且構成齒輪與行程支架的聯動配合，且行程支架上設置有套裝在斷路器手柄上的撥動孔。本實用新型具有結構簡單、性能可靠、使用壽命長、操動力小的優點。
